Giới thiệu chung

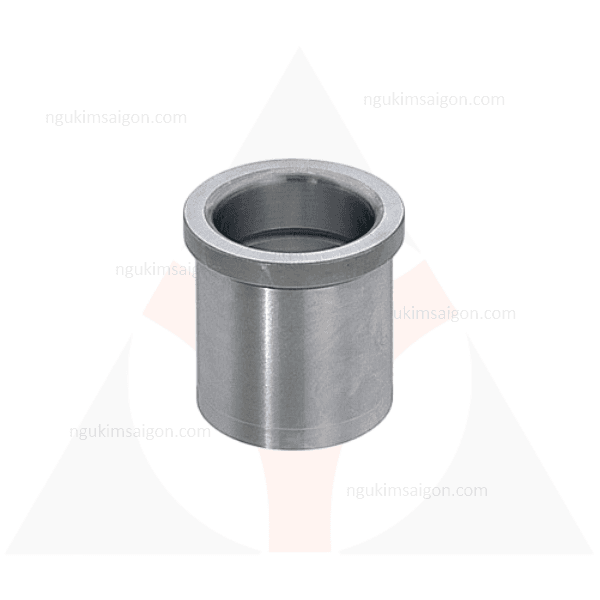

Bạc Dẫn Hướng Có Vai, hay còn được gọi là Shoulder Guide Bushing, là một thành phần không thể thiếu trong cấu trúc của các loại khuôn mẫu như khuôn ép nhựa, khuôn dập, khuôn đúc nhôm và các thiết bị cơ khí chính xác. Điểm đặc trưng của loại bạc này là có một phần vai (bậc) ở một đầu, giúp định vị chính xác bạc vào tấm khuôn và chịu lực tốt hơn trong quá trình vận hành. Chức năng chính của bạc dẫn hướng có vai là kết hợp với chốt dẫn hướng (guide pin) để tạo thành một hệ thống dẫn hướng ổn định và chính xác, đảm bảo hai nửa khuôn di chuyển ăn khớp với nhau một cách trơn tru và chính xác trong suốt quá trình đóng mở. Điều này không chỉ giúp bảo vệ các chi tiết khuôn khỏi sự mài mòn mà còn góp phần quan trọng vào việc tạo ra sản phẩm có độ chính xác cao và chất lượng đồng đều.
Đặc điểm nổi bật
•Thiết kế có vai đặc trưng: Phần vai của bạc dẫn hướng giúp định vị chắc chắn bạc vào tấm khuôn, ngăn ngừa sự dịch chuyển trong quá trình hoạt động. Đồng thời, vai bạc còn có tác dụng chịu lực nén, phân tán ứng suất, giúp tăng cường độ bền và ổn định cho toàn bộ hệ thống dẫn hướng, đặc biệt trong các ứng dụng có tải trọng lớn hoặc chu trình làm việc nhanh.
•Độ chính xác cao: Bạc Dẫn Hướng Có Vai được sản xuất với dung sai cực nhỏ và bề mặt được gia công tinh xảo, đảm bảo độ chính xác cao trong quá trình dẫn hướng. Điều này giúp duy trì sự thẳng hàng của hai nửa khuôn, ngăn ngừa hiện tượng lệch khuôn, từ đó giảm thiểu các lỗi sản phẩm như ba via, lệch kích thước hoặc biến dạng.
•Vật liệu chống mài mòn vượt trội: Sản phẩm thường được chế tạo từ các loại thép hợp kim chất lượng cao như SUJ2 (tương đương GCr15) hoặc các vật liệu tương tự có độ cứng và khả năng chống mài mòn tuyệt vời. Sau quá trình nhiệt luyện, bạc đạt độ cứng cao (thường khoảng 58-62 HRC), giúp chịu được ma sát và áp lực lớn trong quá trình hoạt động liên tục, kéo dài tuổi thọ sử dụng.
•Giảm ma sát và tăng độ bền: Bề mặt của bạc dẫn hướng có vai được xử lý đặc biệt để giảm thiểu ma sát giữa bạc và chốt dẫn hướng. Điều này không chỉ làm cho chuyển động của khuôn mượt mà hơn mà còn giảm hao mòn cho cả bạc và chốt, từ đó tăng cường độ bền tổng thể của hệ thống dẫn hướng và khuôn.
•Đa dạng về kích thước và tiêu chuẩn: Bạc Dẫn Hướng Có Vai có nhiều kích thước và tiêu chuẩn khác nhau (ví dụ: GBAM, GBHE, SGBH, SGBT), cho phép lựa chọn phù hợp với nhiều loại khuôn và ứng dụng khác nhau. Sự đa dạng này giúp người dùng dễ dàng tìm được sản phẩm tối ưu cho nhu cầu cụ thể của mình.
Ứng dụng
Bạc Dẫn Hướng Có Vai được ứng dụng rộng rãi trong các ngành công nghiệp sản xuất sử dụng khuôn mẫu, bao gồm:
•Ngành ép nhựa: Đảm bảo sự chính xác trong quá trình đóng mở khuôn ép nhựa, tạo ra các sản phẩm nhựa có độ chính xác cao.
•Ngành dập: Sử dụng trong các khuôn dập để dẫn hướng cho chày và cối, đảm bảo quá trình dập chính xác và an toàn.
•Ngành đúc: Áp dụng trong khuôn đúc nhôm, đúc hợp kim để duy trì sự thẳng hàng của các bộ phận khuôn.
•Chế tạo máy và đồ gá: Dùng trong các cơ cấu dẫn hướng của máy móc, đồ gá, jig để đảm bảo chuyển động tuyến tính chính xác và chịu tải tốt.
Lợi ích khi sử dụng
•Nâng cao chất lượng sản phẩm: Đảm bảo độ chính xác của khuôn, từ đó tạo ra sản phẩm có kích thước và hình dạng đồng đều, giảm thiểu phế phẩm.
•Kéo dài tuổi thọ khuôn: Giảm ma sát và mài mòn giữa các bộ phận chuyển động, bảo vệ khuôn khỏi hư hại và kéo dài thời gian sử dụng.
•Tăng hiệu suất sản xuất: Đảm bảo chuyển động trơn tru của khuôn, giảm thời gian chu trình và tăng năng suất.
•Độ bền và ổn định cao: Thiết kế có vai giúp tăng cường khả năng chịu lực và định vị, mang lại sự ổn định vượt trội trong vận hành.
Thông số kỹ thuật (Ví dụ – cần điều chỉnh theo sản phẩm cụ thể)
| Thông số kỹ thuật | Giá trị (Ví dụ) |
| Vật liệu | SUJ2 (GCr15) |
| Đường kính trong (ID) | 10mm, 12mm, 16mm, v.v. (tùy chọn) |
| Đường kính ngoài (OD) | 20mm, 25mm, 30mm, v.v. (tùy chọn) |
| Chiều dài (L) | 30mm, 40mm, 50mm, v.v. (tùy chọn) |
| Độ cứng | HRC 58-62 |
| Tiêu chuẩn | JIS, DIN, v.v. |
Lưu ý: Các thông số kỹ thuật cụ thể có thể thay đổi tùy thuộc vào nhà sản xuất và yêu cầu của từng ứng dụng. Vui lòng tham khảo bảng thông số chi tiết từ nhà cung cấp để lựa chọn sản phẩm phù hợp nhất.
Kết luận
Bạc Dẫn Hướng Có Vai là một linh kiện không thể thiếu để đảm bảo sự ổn định, chính xác và hiệu quả trong các quy trình sản xuất sử dụng khuôn mẫu. Với khả năng giảm ma sát, chống mài mòn và độ bền vượt trội, sản phẩm này đóng vai trò quan trọng trong việc nâng cao chất lượng sản phẩm và tối ưu hóa chi phí sản xuất cho doanh nghiệp.
